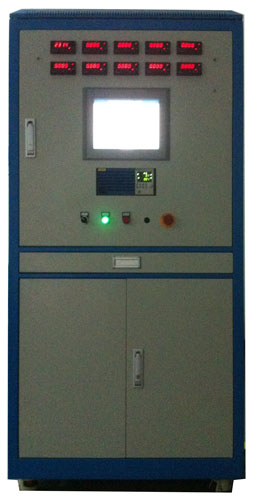

     繼電器耐久裝置主要適用于GB/T21711和IEC 61810標準中關于電動機械式基本繼電器電氣和機械耐久試驗的要求，

要滿足在可編程通斷頻率工作方式下，通斷周期內輸入激勵控制和輸出通斷監控（負載和空載）的功能。

（1）輸入端控制

1）激勵電源性質：交流和直流；
  2）激勵電壓范圍：AC：1-135V/2-270V；  DC：1.4-190V/2.8-380V；

（可選并聯外接電源AC90-480V，激勵電流范圍：≤   5A/路，共3路，通斷最高頻率≤300次/分鐘）

3）激勵電流范圍：≤5A/每路，共3路，三路最大總?cè)萘?/span>500VA；

4）激勵控制頻率：≤300次/分鐘（可編程）；

5）激勵周期占空比：0～100%范圍可編程；

6）激勵控制回路：三路；

7）激勵控制方式：每路兩極控制，前級控制激勵電源接入，后級控制耐久通斷頻率（按編程參數）。

（2）輸出端監控與測量

1）輸出回路：共三路，每路四個獨立支路；

2）輸出試驗電源：交流和直流（外接）；

3）輸出負載匹配：阻性或感性負載（外接）；

4）每支路負載通斷監控參量

① 電壓：≤400V（交流50/60Hz或直流）；

② 電流：≤50A；

③ 功率因素：cosφ≥0.3（AC）；

④ 最大采樣周期：≤100ms。

5）每支路空載通斷監控參量

① 電流采樣：≤20mA；（PLC輸入點檢測 24VDC,4ma典型值）；

② 最大采樣周期：≤100ms。

6）參數測量（每支路）：

① 電流：≤50A；測量精度：±0.5%；

② 通斷計數：最大1200萬次。

2、主要功能

（1）輸入端

1）編程參數：激勵控制頻率和周期內占空比可編程；

2）控制方式：前級可任意時間手動控制通斷（接入）；后級按編程數據自動控制；

（2）輸出端

1）監控方式與編程參數（每支路）

① 每支路負載和空載監控方式可選；

② 每支路監控參數（電流）的報警允差可設定（允許不設定）。

③ 試驗次數可編程；

④ 報警故障次數可設定。

2）參數測量

① 按照控制頻率和占空比，自動計算每個周期內閉合和斷開狀態的中位時間點，分別測量電流參數；

② 通斷周期數、以及每個通斷周期內的通斷狀態。

3）過程控制

① 實測參數超出監控允差時，該支路試驗暫停并報警；可人工消警并繼續試驗；

② 實測通斷故障次數超過設定允許次數時，該組試驗中止并報警；

③ 達到設定的試驗次數時，試驗結束并報警。

三、其它機械和電氣要求

1、外形和重量

1）外形尺寸：（W≤1000mm）×（D≤600 mm）×（H≤ 1900 mm）

2）重量：＜600kg

2、電源要求

額定電壓：T220±10%V；50Hz     T 380±10%V；50Hz

額定電流：□10A          □16A         □～35A

輸入方式：□ 符合GB1002插頭  □符合GB1003插頭  □接線端子

四、主要零部件清單
